Det är ingen överdrift att säga att noggrann positionering kan vara helt avgörande för en anläggnings produktivitet och säkerhet. Inom modern tillverkningsindustri handlar det ofta om att maximera precision, minimera felmarginaler och säkerställa att varje komponent, oavsett storlek, monteras på exakt rätt plats. En feljusterad CNC-fräs eller en robot som saknar korrekt referenspunkt kan leda till defekta produkter, förlängd produktionstid eller i värsta fall säkerhetsrisker för personalen. Därför är kontrollmätning ett centralt begrepp för alla som vill arbeta effektivt och ansvarsfullt i verkstad och industri.
Att kontrollmäta saker och ting
Kontrollmätning är i grunden processen att med hjälp av lämpliga mätinstrument, metoder och rutiner säkerställa att objekt – exempelvis maskiner, robotar eller komponenter – uppfyller fastställda mått, toleranser och funktionskrav. Målsättningen är att upptäcka avvikelser innan de leder till kvalitetsbrister, säkerhetsproblem eller dyra produktionsstopp. I praktiken kan kontrollmätning avse allt från att verifiera att en nyinstallerad maskin står i våg, till att granska en slutprodukt mot sin ritning eller CAD-modell. Principen är densamma oavsett område: man samlar in noggranna data och jämför med specificerade standarder eller måttkrav.
För att uppnå en tillförlitlig kontrollmätning är det av stor vikt att mätningen utförs med rätt metodik och av personal som förstår hur omgivningens förutsättningar – till exempel temperatur, vibrationer eller luftfuktighet – kan påverka resultatet. Inom akademiska sammanhang talar man ofta om mätosäkerhet, det vill säga hur säkra eller osäkra mätvärdena är. Denna aspekts betydelse understryker varför kontrollmätningar måste planeras, utföras och dokumenteras i enlighet med gällande standarder och riktlinjer.
Såhär används kontrollmätning inom verkstad, maskiner och tillverkning

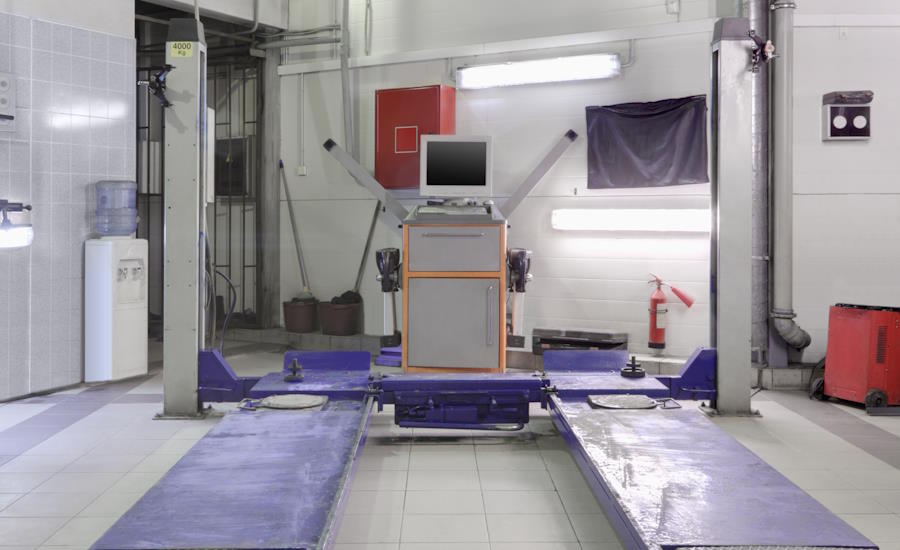

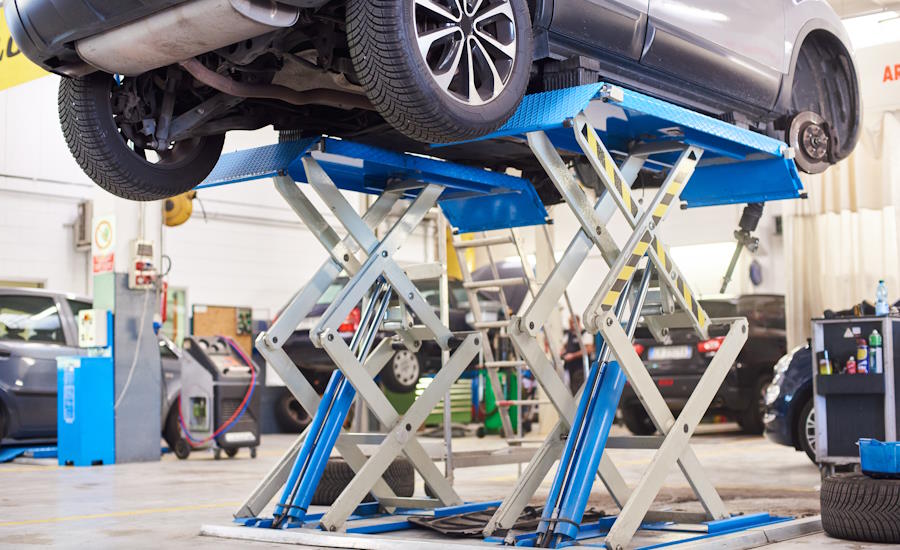

Inom en bilverkstad kan kontrollmätning handla om att se till att en billyft monteras stabilt och att dess mekaniska delar har korrekt höjdjustering och säkerhetsavstånd. En felaktigt installerad billyft kan i bästa fall bara orsaka ineffektivitet och långsammare arbetsflöde, men i värsta fall kan det innebära stor fara för både mekaniker och fordon. Därför är det vanligt att man anlitar experter för kalibrering och mätning av verkstadsutrustning med jämna mellanrum. Vissa lyftar och liknande behöver dessutom besiktigas med löpande mellanrum, vilket man inte får glömma som verkstadsägare.

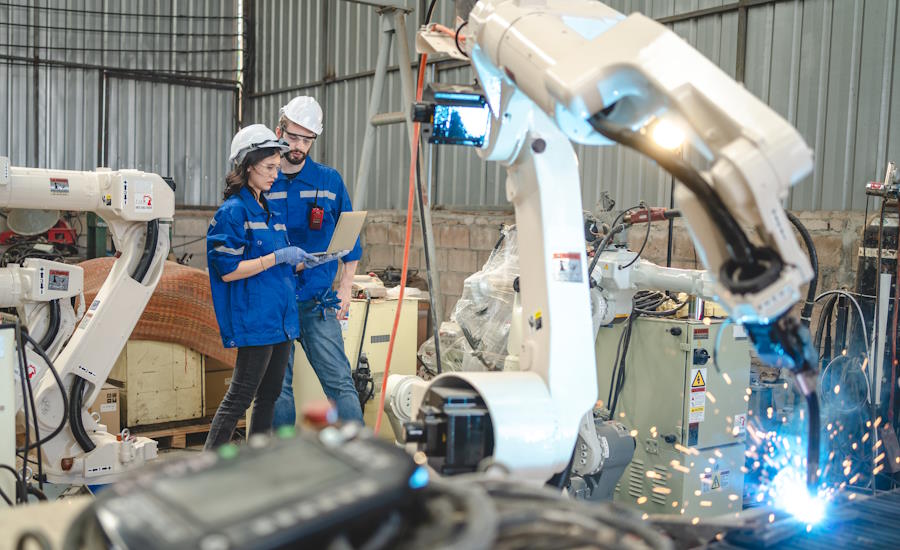

I en mer avancerad tillverkningsmiljö, som en modern verkstadslokal för CNC-fräsar eller industrirobotar, är kontrollmätning ännu viktigare. Här kan även mindre avvikelser på någon tiondels millimeter få påtagliga konsekvenser. Om en robotarm inte kalibreras korrekt kan den montera komponenter felaktigt eller riskera att kollidera med intilliggande stationer. Inom automatiserad tillverkning sker ofta en kedjereaktion: ett litet avsteg i början av produktionslinan kan resultera i felmarginaler som växer exponentiellt genom hela förloppet. Följaktligen arbetar man ofta med löpande uppföljning och dokumentation av mätdata, där varje justering i maskinparken dokumenteras för att säkerställa spårbarhet och förbättringsmöjligheter.
Även inom fordonsindustrin i stort, där montering av karosser, motorblock och andra komponenter sker med hög automationsgrad, utförs kontinuerliga kontrollmätningar. Dessa mätningar syftar till att identifiera både maskinfel och mänskliga misstag innan de leder till kvalitetsproblem. Många biltillverkare använder därför avancerade mätstationer på produktionslinan för att scanna av fordonets geometri med hög precision, ofta i realtid.
Vilka verktyg och mätinstrument används?
Kontrollmätning kan ske med en rad olika instrument och tekniker, beroende på de exakta kraven i den aktuella applikationen. Här följer några av de vanligaste:
Passbitar och mikrometrar
Klassiska precisionsverktyg som används vid manuell kontrollmätning. De kan ge mycket exakta mått, men är mest praktiska för mindre detaljer och kräver kunnig personal.
Mätur och indikatorklockor
Används ofta för att undersöka planhet, rundhet och position i förhållande till en referens. Genom att fästa ett mätur vid en stadig punkt kan man identifiera avvikelser på bråkdelar av en millimeter.
Lasermätare och lasertracker
Inom större industrisammanhang och vid uppmätning av större objekt (exempelvis maskinbaser eller stora robotceller) är laserbaserade system extremt viktiga, såsom planlaser i form av rotationslaser och dylikt. De ger snabb, kontaktfri och mycket exakt mätning över långa avstånd. Med en lasertracker kan man följa en reflektor i tre dimensioner och på så vis ta fram noggranna koordinater.
Hos MaskinSystem finner ni rotationslaser, planlaser, tvåfallslaser och totalstationer – Gedigen utrustning som sätter er och era maskiner på plats, ja det vill säga rätt plats på maskingolvet!
Koordinatmätmaskiner (CMM)
Framför allt vid mätning av detaljer med komplex geometri är en stationär eller portabel koordinatmätmaskin en viktig resurs. Dessa maskiner kan inspektera allt från små precisionsdetaljer till större sammansättningar, ofta med toleranser i mikrometerområdet.
Digitala vattenpass och elektroniska nivåinstrument
För att kontrollera att maskiner står i våg eller att fundament är plan använder man sig ofta av digitala nivåinstrument. De gör det lätt att få exakta mått på lutningar och vinklar, vilket är avgörande när man behöver uppfylla specificerade fabrikskraven för en installation.
Fotogrammetri och 3D-skanning
Vid behov av att mäta mer komplexa ytor eller avläsa formavvikelser används avancerade 3D-skanners eller fotogrammetriska system. Dessa metoder används ofta när man vill dokumentera större områden eller objekt på kort tid.
Oavsett val av instrument krävs noggrann planering, kalibrering och validering av mätningen. Det är ofta en fördel att kombinera flera metoder för att få en så heltäckande bild som möjligt av ett visst föremåls position och skick.
Maskiner, robotar och billyftar måste hamna korrekt!
Noggrannheten vid installation av maskiner och utrustning är inte enbart en fråga om att följa tillverkarens anvisningar; det är också ett regelrätt krav för att säkerställa en stabil och driftsäker miljö. Att försumma kontrollmätningen kan leda till:
Ökad förslitning och oförutsägbara rörelser
En maskin som inte är exakt i våg utsätts ofta för högre mekaniska spänningar. Detta påskyndar förslitningen av maskindelar och kan äventyra säkerheten.
Minskad produktkvalitet
Små avvikelser i maskiners position och riktning kan ge mätbara fel i slutprodukten. I högprecisionsindustrier, som flyg- eller medicinteknik, är detta helt oacceptabelt.
Sämre energieffektivitet
Om exempelvis en industrirobot arbetar i en suboptimal vinkel ökar energiförbrukningen, och onödiga broms- och startmoment kan belasta utrustningen.
Risker för personalen
Felaktigt monterad utrustning kan skapa farliga situationer för operatörer och servicepersonal, särskilt i miljöer med tunga maskiner och robotar.
På grund av dessa risker är det vanligt att man genomför en rad olika kontrollmätningar både före och efter installation. Efterjusteringar är också en naturlig del av processen, särskilt i större anläggningar eller i miljöer där golvbelastningar och vibrationer kan förändras över tid. Vissa företag har infört rutinmässiga inspektioner var sjätte eller var tolfte månad, beroende på maskinens kritikalitet i produktionen.
Andra områden där kontrollmätning ofta används
Även om kontrollmätning förknippas starkt med verkstäder, bilindustri och tillverkningssektorn finns det en rad andra områden där denna typ av mätning är av betydelse. Ett tydligt exempel är bygg och anläggning, där lägeskontroll av fundament, pelare och stålkonstruktioner är avgörande för att slutresultatet ska bli både säkert och hållbart. Feljusteringar i bärande konstruktioner kan leda till sättningar, sprickor och i värsta fall kollaps. Därför genomförs ofta noggranna geodetiska mätningar vid uppförandet av broar, tunnlar och större byggnader. Dessa mätningar kan utföras med totalstationer och GPS-baserade system som erbjuder noggrannhet i decimeter-, centimeter- eller till och med millimeterområdet, beroende på projektets krav.
Inom processindustrin, som kemi- eller läkemedelsproduktion, kan kontrollmätningar avse allt från rördragningar till exakt positionering av tankar och ventiler. Här handlar det inte bara om mekanisk noggrannhet utan även om att uppfylla rigorösa säkerhetsstandarder. Ofta finns exakta dokumentationskrav för installation och kvalitetssäkring som måste efterlevas för att uppnå godkännande från myndigheter och kunder.
Även kraftverksindustrin, där turbiner, generatorer och andra tunga komponenter måste stå i perfekt symmetri, är ett område med stora krav på kontrollmätning. Vibrationer och temperaturvariationer kan påverka utrustningen över tid, vilket gör att regelbundna mätningar krävs för att upptäcka eventuella avvikelser i ett tidigt skede.
Vi summerar – kontrollmätning inom verkstad och industri
Kontrollmätning utgör en hörnsten inom verkstad, industri och många andra områden där precision och säkerhet är avgörande. Genom att på millimetern – eller i vissa fall mikrometern – verifiera att maskiner, robotar och annan utrustning monteras och kalibreras korrekt, kan man säkra både kvalitet och driftsäkerhet. I en bilverkstad kan kontrollmätning vara skillnaden mellan en säker arbetsplats och en anläggning där olycksriskerna är högre. I en högautomatiserad produktionslina kan det vara avgörande för att hela processen ska löpa smidigt och utan dyra driftstopp. Samtidigt är det viktigt att lyfta fram de mångskiftande tillämpningsområdena för kontrollmätning, som sträcker sig från bygg- och anläggningsprojekt till kraftverks- och processindustri.
En framgångsrik kontrollmätning bygger i slutändan på rätt metodval och hög kompetens. Kvalificerad personal, rätt mätinstrument samt kännedom om eventuella miljömässiga faktorer utgör nyckeln till pålitliga resultat. Genom att ta kontrollmätning på allvar, planera för regelbundna uppföljningar och investera i modern mätteknik kan företag och organisationer både maximera effektiviteten och säkerheten. Samtidigt öppnar det möjligheter till att förbättra kvaliteten på slutprodukterna, minska onödiga kostnader och stärka konkurrenskraften på en allt mer krävande marknad.
Kort sagt: kontrollmätning är varken en nischad detaljfråga eller en engångsinsats – det är en strategisk och kontinuerlig investering i produktivitet, säkerhet och hållbarhet.
